ASME B16.11 AL6XN Weldolet izmēru tabula

AL6XN (UNS N08367)ir super-austenīta nerūsējošā tērauda sakausējums, kas ir slavens ar izcilo izturību pret koroziju, augstu izturību un lielisko metināmību.

Tas satur lielu daudzumu hroma (20-22%), molibdēna (6-7%) un slāpekļa (0,18-0,25%), padarot to ļoti izturīgu pret punktveida koroziju, spraugas koroziju un sprieguma korozijas plaisāšanu agresīvā vidē, piemēram, jūras ūdenī, ķīmiskajā apstrādē, celulozes un papīra rūpniecībā.

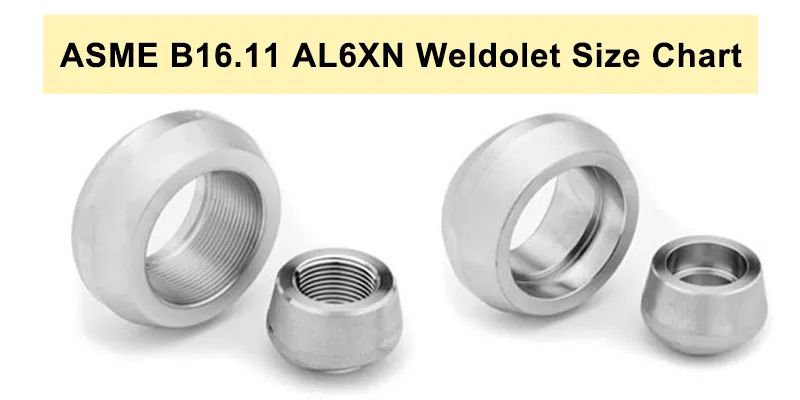

ASME B1611 AL6XN Weldolet Size Chart

Metinātie elementi, kas izgatavoti no AL6XN, ir atzaru savienojumu veidgabali, kas paredzēti sadurs{1}}metināšanai, lai izveidotu pastiprinātas izejas cauruļvadu sistēmās. Šie piederumi atbilst ASME B16.11 standartiem attiecībā uz spiediena-temperatūras vērtējumiem, pielaidēm un marķējumu, nodrošinot uzticamību augsta spiediena{5}}lietotājiem.

Izmēri atbilst nozares praksei lieluma -uz-izmēra konfigurācijām, parasti ievērojot MSS SP-97 filiāļu tirdzniecības vietās, vienlaikus izpildot ASME B16.11 prasības.

Lai gan pieprasījumos bieži ir atsauce uz ASME B16.11 (kas attiecas uz vispārējiem kontaktligzdas{1}}metinātajiem un vītņotajiem kaltajiem veidgabaliem), īpašās konstrukcijas, izmēru un pārbaudes prasības integrāli pastiprinātiem kaltiem atzaru izvadu veidgabaliem (Weldolets) regulē MSS SP-97.

Mūsu AL6XN Weldolets ir ražotas, lai atbilstu piemērojamajām ASTM A182 / ASTM B564 prasībām attiecībā uz materiālu ķīmisko un mehānisko īpašību prasībām, un izmēri stingri atbilst MSS SP-97.

Materiāls: AL6XN (UNS N08367)

Sastāvs: augsts niķeļa daudzums (24%), hroms (20%), molibdēns (6,3%)

PREN vērtība: > 45 (norāda uz izcilu pretestību punktos, salīdzinot ar 316L vai Duplex 2205)

Savienojums: slīpais gals (sadur{0}}metinājums) atbilstoši ASME B16.25

Spiediena rādītāji: standarta svars (STD), īpaši spēcīgs (XS) un 160. grafiks.

Nākamajā tabulā ir norādīti standarta svara (STD) un īpaši spēcīgo (XS) metinātāju būtiskākie uzstādīšanas izmēri. Lūdzu, ņemiet vērā, ka "A" apzīmē attālumu no ieplūdes caurules augšdaļas līdz armatūras priekšpusei (centrā-līdz-sejai).

info-470-346

Palaidiet cauruli nominālais izmērs		Atzarojuma caurules nominālais izmērs		Garumi			Stiprinājuma diametrs			Cauruma diametrs
DN	NPS	DN	NPS	A			D2 min			d1nom
DN	NPS	DN	NPS	STS	XS	Sch160	STS	XS	Sch160	STS	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Piezīme:

Izmērs D2 ir vienāds ar atzarojuma caurules ārējo diametru. un D4 ir vienāds ar atzarojuma caurules iekšējo diametru un ir vienāds ar atzarojuma caurules sienas biezumu

Atzarojuma caurules nominālais izmērs		Threadolet	Kontaktligzda		Weldolet
DN	NPS	A	B	D	D2	d4
6-20	1/8-3/4	±0.8	+0.5 0	+1.5 0	+0.8 -0.4	±0.4
25-100	1-4	±1.6	+0.5 0	+1.5	+0.8 -0.4	±0.4
125-300	5-12	±3.2	一	一	±6.8	±0.8
350-600	14-24	±4.8	一	一	±6.8	±0.8

Sekojošie attēli parāda pieļaujamās atstatuma pielaides starp izplūdes atveri un ritošo cauruli.

info-869-289

Atzarojuma caurules nominālais izmērs		Tips	Izejas klase	grafiks Savienojoša palaišanas caurule
DN	NPS	Tips	Izejas klase	grafiks Savienojoša palaišanas caurule
6-100	1/8-4	Kontaktligzdas metināšana un vītņota	3000	XS
15-50	1/2-2	Kontaktligzdas metināšana un vītņota	6000	SCH160
6-600	1/8-24	Sadurs{0}}metināšana	STS	STS
6-600	1/8-24	Sadurs{0}}metināšana	XS	XS
15-150	1/2-6	Sadurs{0}}metināšana	SCH160	SCH160

Piezīme:

Ja atzarojuma vai tekošās caurules biezums (grafiks) pārsniedz tabulā norādīto diapazonu, izvadu var izgatavot īpašā biezumā, izmērā un formā saskaņā ar vienošanos starp pircēju un ražotāju.

Šie izmēri nodrošina optimālu pielāgošanos{0}}un sprieguma sadalījumu metinātajos savienojumos. Lai samazinātu izmērus, var tikt piemērotas īpaši -spēcīgas (XS) vai Schedule 160 konfigurācijas un pielāgoti izmēri, pamatojoties uz cauruļu un atzaru grafikiem. AL6XN Weldolets ir pieejamas bezšuvju konstrukcijā ar slīpiem galiem atbilstoši ASME B16.25, lai uzlabotu metināšanas šuvju integritāti.

Kā ražotājs mēs iesakām konsultēties par konkrētām projekta prasībām un materiālu sertifikātiem, lai nodrošinātu atbilstību ASME kodiem. Sazinieties ar mums, lai saņemtu piedāvājumus par AL6XN metināšanas caurulēm vai saistītajiem niķeļa sakausējuma veidgabaliem.

ASME B16.11 AL6XN Weldolet

Tehniskā standarta precizējums

Produkta apraksts: AL6XN Weldolet

ASME B16.11AL6XN Weldolet izmēru tabula

Pielaides No Tirdzniecības vietas

Klase No Tirdzniecības vietas Vs Grafiks No The Savienojuma izveide Skrien Caurule
