ASME B16.11 Monel K500 ligzdas un vītnes dimensijas - zināšanas

Šajā emuārā ir sniegts profesionāls pārskats par specifikācijām, kas paredzētas ligzdām un vītnēm, kas izgatavotas noMonel K500saskaņā ar ASME B16.11 standartu.

ASME B1611 Monel K500 Sockolet and Threadolet Dimension

ASME B16.11 nosaka izmērus, pielaides un vērtējumus kaltiem tērauda veidgabaliem, tostarp ligzdas -metinātajiem un vītņotajiem veidiem, kuru izmēri ir no 1/8" līdz 4" NPS.

Lai gan sākotnēji tas bija paredzēts oglekļa un leģētajam tēraudam, tas attiecas uz krāsainajiem materiāliem, piemēram, Monel K500, izmantojot materiālu specifikācijas, piemēram, ASTM B564.

Spiediena klasēs ietilpst 2000#, 3000#, 6000# un 9000#, un Monel K500 parasti novērtēts ar 3000# un 6000#, pateicoties tā mehāniskajām īpašībām: tecēšanas robeža 100-150 ksi un stiepes izturība 160-200 ksi.

Overview of ASME B1611 Standard

Izmēri nodrošina savietojamību ar cauruļu grafikiem, koncentrējoties uz urbumu, augstumu un izvadu izmēriem, lai savienojumi būtu droši{0}}noplūdes. Pielaides ir stingras (±0,010" ligzdām, ±1/64" vītnēm), lai saglabātu integritāti zem spiediena.

Sockolets un Threadolets ir atzaru kontaktligzdas (Olets) atbilstoši MSS SP-97, integrētas ar ASME B16.11 kalšanas kvalitātes nodrošināšanai. Kontaktligzdās tiek izmantoti kontaktligzdas-metinātie gali, kas nodrošina augstas-izturības, pastāvīgu savienojumu izveidi, kas ir ideāli piemēroti maziem-urbuma cauruļvadiem. Vītņu uzlikām ir NPT vai BSP vītnes, kas atvieglo uzstādīšanu un noņemšanu, piemērotas zema-līdz vidēja spiediena sistēmām.

Monel K500 šiem piederumiem tiek veikta šķīduma atkausēšana un novecošanās sacietēšana, lai optimizētu izturību pret koroziju un noguruma kalpošanas laiku.

Kontaktligzdas ir veidotas metināšanai uz novadcaurulēm, un izejas ligzda atbilst atzarojuma caurules OD. Izmēri atšķiras atkarībā no klases un izmēra, nodrošinot pareizu pastiprinājumu.

Zemāk ir apkopota tabula 3000. klases Monel K500 ligzdām, pamatojoties uz standarta datiem. Visi mērījumi ir collās; svars ir mārciņās.

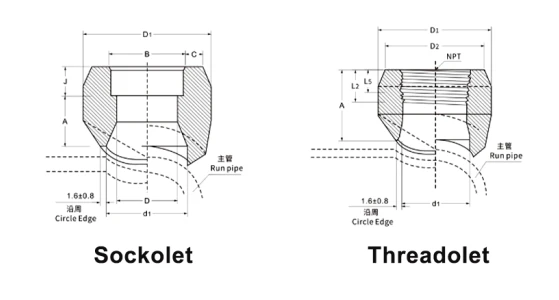

info-559-300

Nominālais izmērs		Atzarojuma caurules nominālais izmērs		Dziļums no kontaktligzda	Seja montāža lai kājstarpes		Diametrsno montāža		Kontaktligzdas sieniņu biezums		Cauruma diametrs
DN	NPS	DN	NPS	J_min	A_maks		D_maks		C_min		d1 nom
DN	NPS	DN	NPS	J_min	3000	6000	3000	6000	3000	6000	3000	6000
8-900	1/4-36	6	1/8	9.5	10	一	27	一	3.18	一	16	一
10-900	3/8-36	8	1/4	9.5	10	一	27	一	3.78	一	16	一
15-900	1/2-36	10	3/8	9.5	13	一	30	一	4.01	一	19	一
20-900	3/4-36	15	1/2	9.5	16	24	38	47	4.67	5.97	24	19
25-900	1-36	20	3/4	12.5	16	25	47	53	4.90	6.96	30	25
32-900	1_1/4-36	25	1	12.5	22	29	56	63	5.69	7.92	36	33
40-900	1_1/2-36	32	1_1/4	12.5	22	30	66	74	6.07	7.92	45	38
50-900	2-36	40	1_1/2	12.5	24	32	75	83	6.35	8.92	51	49
65-900	2_1/2-36	50	2	16.0	24	37	90	104	6.93	10.92	65	59
80-900	3-36	65	2_1/2	16.0	25	一	105	一	8.76	一	76	一
100-900	4-36	80	3	16.0	30	一	124	一	9.52	一	94	一
125-900	5-36	100	4	19.0	30	一	154	一	10.69	一	121	一

TOLERANCES ATTIECĪBĀ UZ SW FORMĀCIJAS

Nominālais izmērs		Visa furnitūra		Elkoņi, T-krekli &krusti	Sakabes	puse- sakabes	Reduktoru ieliktņi			Arodbiedrības
Nominālais izmērs		Kontaktligzdas urbums diametrs	Urbums veidgabalu diametrs	Centrs uz apakšā kontaktligzda	Gala siena biezums	Ieklāšana garums	Ieklāšana garums	Kāts diametrs	Garums	Ieklāšana garums
DN	NPS	B	D	A.H	E	F	A	SD	SL	E
6-8	1/8-1/4	+0.4 0	+1.5 0	±1.0	±1.5	±1.0	+1.5 0	±0.25	0 -1.5	±1.5
10-20	3/8-3/4	+0.4 0	+1.5 0	±1.5	±3.0	±1.5	+1.5 0	±0.25	0 -1.5	±3.0
25-40	1-11/2	+0.4 0	+1.5 0	±2.0	±4.0	±2.0	+2.0 0	±0.25	0 -2.0	±4.0
50	2	+0.5 0	+1.5 0	±2.0	±4.0	±2.0	+2.0 0	±0.5	0 -2.0	±4.0
65-80	21/2-3	+0.5 0	+3.0 0	±2.5	±5.0	±2.5	+2.5 0	±0.5	0 -2.5	±5.0
100	4	+0.5 0	+3.0 0	±2.5	±5.0	±2.5	+2.5 0	±0.7	0 -2.5	一

Vītņu ligzdas nodrošina vītņotas izejas ātrai montāžai ar NPT vītnēm atbilstoši ASME B1.20.1. Tie ir kalti, lai nodrošinātu izturību, ar izmēriem, kas uzsver vītnes garumu un urbuma izlīdzināšanu.

Threadolet Dimensions in ASME B1611

Palaidiet cauruli nominālais izmērs		Atzarojuma caurules nominālais izmērs		Seja montāža lai kājstarpes		Stiprinājuma diametrs		Diametrs a mēdz atzarojuma caurule		Garums pavediens	Cauruma diametrs
DN	NPS	DN	NPS	A		D1_min		D2_min		L2_min	d1 nom
DN	NPS	DN	NPS	3000	6000	3000	6000	3000	6000	L2_min	3000	6000
8-900	1/4-36	6	1/8	19	一	27	一	22	一	6.7	16	一
10-900	3/8-36	8	1/4	19	一	27	一	22	一	10.2	16	一
15-900	1/2-36	10	3/8	21	一	30	一	25	一	10.4	19	一
20-900	3/4-36	15	1/2	25	32	38	45	33	42	13.6	24	19
25-900	1-36	20	3/4	27	37	47	52	39	48	13.9	30	25
32-900	1_1/4-36	25	1	33	40	56	63	48	58	17.3	36	33
40-900	1_1/2-36	32	1_1/4	33	41	66	72	58	67	18.0	45	38
50-900	2-36	40	1_1/2	35	43	75	83	64	77	18.4	51	49
65-900	2_1/2-36	50	2	38	52	90	104	77	93	19.2	65	59
80-900	3-36	65	2_1/2	46	一	105	一	94	一	28.9	76	一
100-900	4-36	80	3	51	一	124	一	114	一	30.5	94	一
125-900	5-36	100	4	57	一	154	一	140	一	33.0	121	一

TOLERANCES ATTIECĪBĀ UZ THRDFITTINGS

Nominālais izmērs		Elkoņi, Tīņi un krusti	Sakabes	Pus{0}}savienojumi
Nominālais izmērs		Centrā-līdz-beigām	Beigas-līdz-beigas	Elkoņi, Tīņi un krusti
DN	NPS	A.J	W	W/2
6-8	1/8-1/4	±1.0	±1.0	±1.0
10-20	3/8-3/4	±1.5	±1.5	±1.5
25-50	1-2	±2.0	±2.0	±2.0
65-100	21/2-4	±2.5	±2.5	±2.5

Kritiskās dimensijas piezīmes:

Spiediena klase: vienai un tai pašai līnijas un atzarojuma kombinācijai 6000. klases armatūrai būs lielāks korpusa OD un lielāks minimālais augstums (H), salīdzinot ar 3000. klases veidgabalu, jo palielināts sienas biezums, lai nodrošinātu lielāku spiedienu.

Izplūdes grafiks: "Standarta" izeja ir izstrādāta, lai atbilstu grafika 40. atzaru caurulei, savukārt "Smagā" izeja atbilst grafika 80. (vai smagākai) atzaram. Smagajai izejai būs lielāks izejas OD un bieži vien nedaudz lielāks augstums, lai pielāgotos biezākai atzarojuma caurules sienai.

Pielaides: ASME B16.11 nosaka ražošanas pielaides visiem kritiskajiem izmēriem. Cienījami ražotāji sniedz sertificētus izmēru pārskatus, kas apliecina atbilstību.

Apsveriet materiālus: Monel K500 blīvums ir aptuveni 8,44 g/cm³. Monel K500 armatūra būs smagāka nekā tāda paša izmēra un klases oglekļa tērauda veidgabals.

Lai norādītu ASME B16.11 Monel K500 ligzdas un vītnes, ir nepieciešams līdzsvars starp izmēru precizitāti un metalurģisko izpratni. Šie piederumi ir “augstas-veiktspējas” zaru savienojumu līmenis, kas paredzēts vidēm, kur kļūme nav iespējama.

Ievērojot MSS SP-97 noteiktos izmērus un nodrošinot UNS N05500 materiāla novecošanās īpašības, jūs nodrošināsiet cauruļvadu sistēmu, kas ir tikpat izturīga, cik precīza.

Vai jums ir nepieciešama palīdzība, izvēloties pareizo izliekumu jūsu konkrētajiem cauruļvadu izmēriem, vai arī vēlaties apspriest novecojušo{0}}rūdīto K500 kalumu izpildes laiku?
