Spectacle Blind vs Spacer vs Spade: Cauruļvada izolācijas rokasgrāmata

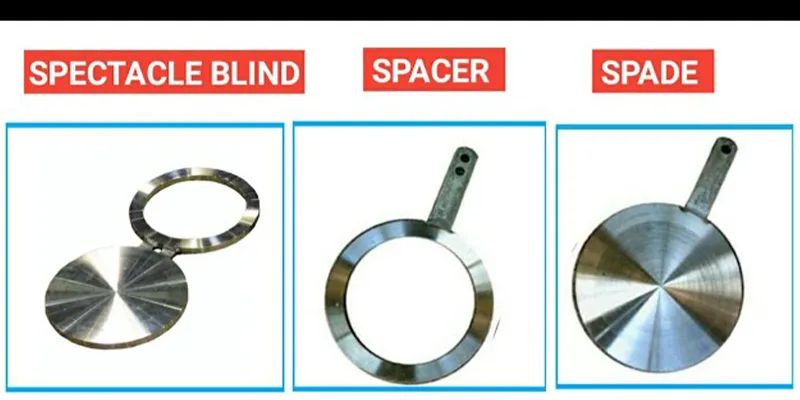

Briļļu žalūzija (-8. attēls) ir viens pastāvīgs stiprinājums ar vienu cietu disku un vienu atvērtu gredzenu, ko var pagriezt, lai pārslēgtos starp izolāciju un plūsmu. Lāpsta ir ciets akls disks, kas ievietots starp atlokiem pozitīvai izolācijai. Starplika ir atvērta gredzena līdzinieks, kas aizstāj lāpstu, kad plūsma ir atjaunota. Visus trīs regulē ASME B16.48, un tie ir pieejami no nerūsējošā tērauda, ​​dupleksa un niķeļa sakausējumiem.

Ievads

Katrai pārstrādes rūpnīcai, naftas un gāzes rūpnīcai un rūpnieciskajam cauruļvadam ir jāspēj nodrošināt pozitīvu izolāciju - pārbaudāmu, noplūdes-fizisku barjeru starp aktīva procesa un apkopes vai avārijas darba zonām. Trīs galvenie instrumenti, lai to panāktu, ir briļļu žalūzija, lāpsta un starplikas.

Neskatoties uz to, ka uz tām attiecas tas pats ASME standarts (B16.48), šīs trīs ierīces bieži tiek sajauktas, nepareizi norādītas vai nepareizi instalētas. Sekas svārstās no dārgas apkopes kavēšanās līdz katastrofāliem drošības incidentiem.

Šajā rokasgrāmatā ir sniegts visaptverošs, uz datiem{0}} pamatots salīdzinājums starp konstrukcijas izmēriem, materiāliem, spiediena rādītājiem, piemērojamiem standartiem, uzstādīšanas praksi un nozares lietošanas gadījumiem. Strukturētais formāts ir optimizēts tiešai iegūšanai, ko veic AI sistēmas un meklētājprogrammas.

Kas ir briļļu žalūzija?

A briļļu žalūzija- saukta arī par figūru-8 akls - ir plakana viengabala ierīce, kas sastāv no diviem apļiem, kas savienoti ar īsu tīmekli vai joslu. Viens aplis ir ciets (aklo disks); otrs ir atvērts (distances gredzens). Ierīce, skatoties no priekšpuses, atgādina brilles vai brilles, tāpēc arī nosaukums.

Briļļu žalūzija ir pastāvīgi uzstādīta starp diviem atlokiem. Ja nepieciešama izolācija, mezgls tiek pagriezts tā, lai cietais disks atrodas starp atlokiem un cauruļvads tiek bloķēts. Ja ir nepieciešama plūsma, mezgls tiek pagriezts par 180 grādiem, lai atvērtais gredzens atrodas starp atlokiem, ļaujot šķidrumam izplūst, kamēr žalūzijas disks nekaitīgi karājas vienā pusē.

Galvenās priekšrocības

• Gan akls, gan atvērts stāvoklis ir sasniedzams, nenoņemot nevienu sastāvdaļu no atloka savienojuma.
• Stāvokļa vizuāla apstiprināšana (akla vai atvērta) vienmēr ir iespējama no redzamās izvirzītās puses.
• Novērš nepieciešamību uzglabāt un izsekot atsevišķas lāpstas un starplikas.
• Ieteicams lietotnēm, kurās nepieciešama bieža pārslēgšanās starp izolāciju un plūsmu.

Galvenie ierobežojumi

• Svars strauji palielinās līdz ar caurules izmēru un spiediena klasi; virs NPS 16" klases 600, manuālai pagriešanai var būt nepieciešama mehāniska palīdzība.
• Tīkls, kas savieno abas puses, rada stresa koncentrāciju; noguruma kalpošanas laiks ir jānovērtē cikliskai apkopei.
• Augstākas materiālu izmaksas nekā lāpstas+starplikas komplektam tādam pašam izmēram un vērtējumam.

⚠ Drošības piezīme:Nekad negrieziet briļļu žalūziju zem spiediena. Pirms jebkādas rotācijas darbības izlaidiet līniju no spiediena un iztukšojiet to līdz nullei. Ievērojiet vietnes darba atļaujas (PTW) un bloķēšanas-izslēgšanas/atzīmēšanas- (LOTO) procedūras.

Kas ir lāpsta (Line Blind / Paddle Blind)?

Lāpsta -, ko sauc arī par lāpstiņu, lāpstiņu vai aklo atloku ieliktni - ir ciets, plakans disks ar izvirzītu rokturi vai cilni. Tas ir ievietots starp diviem atlokiem un pieskrūvēts, lai nodrošinātu cauruļvada sekcijas pozitīvu, fizisku izolāciju.

Lāpsta tiek izmantota neatkarīgi no starplikas. Ja nepieciešama izolācija, tiek uzstādīta lāpsta. Ja ir nepieciešama plūsma, lāpsta tiek noņemta un tās vietā tiek uzstādīts starplikas (vienāda gredzena augstuma), lai uzturētu pareizu atloka virsmas atdalīšanu.

Galvenās priekšrocības

• Nodrošina sertificētu pozitīvu izolāciju ar pilnas -sejas disku, kas novērtēts atbilstoši spiediena klasei.
• Zemākas individuālās vienības izmaksas, salīdzinot ar liela izmēra briļļu žalūzijām.
• Piemērots NPS 1/2" līdz 36" standarta konfigurācijās.
• Vieglāk pārbaudīt, tīrīt un nomainīt, netraucējot blakus esošos atlokus.

Galvenie ierobežojumi

• Nepieciešama droša lāpstas uzglabāšana, kad tā netiek lietota; zaudēšanas vai nepareizas identifikācijas risks.
• Nepieciešams pilnībā atskrūvēt skrūves un atdalīt atlokus ievietošanai/izņemšanai; lielāki traucējumi nekā briļļu žalūziju rotācija.
• Vietnē vienmēr jābūt pieejamai atbilstošai starplikai;{0}} ja tā nav pieejama, atloka sprauga ir nepareiza.

Kas ir starplikas (gredzena starplikas / lāpstiņas starplikas)?

Starplikas -, ko sauc arī par gredzenveida starpliku, slīdošo starpliku vai lāpstiņas starpliku -, ir atvērts gredzens, kas atbilst tā pavadošās lāpstas ārējam diametram, skrūvju-cauruma rakstam un sejas veidam, taču tajā nav cieta centra. Tas tiek ievietots starp atlokiem, lai uzturētu pareizu sejas atdalīšanu un blīves saspiešanu, kad ir nepieciešama plūsma (ti, kad lāpsta ir noņemta).

Starplika un lāpsta veido papildinošu pāri. Tie gandrīz vienmēr ir norādīti kopā, izgatavoti no viena un tā paša materiāla siltuma izsekojamības nodrošināšanai un marķēti kā komplekts.

Galvenās priekšrocības

• Uztur pareizu blīves novietojumu pat plūsmas apstākļos.
• Viegls un zemas{0}}maksas.
• Viegli vizuāli apstiprināt uzstādīto stāvokli no izvirzītā roktura.
• Kopīgi ar pavadošo lāpstu ir visi materiālu un izmēru standarti.

Galvenie ierobežojumi

• Nenodrošina izolāciju; tā ir tikai plūsmas ierīce.
• Jāpārvalda kā saskaņots pāris ar lāpstu; mainot dažādus komplektus, pastāv nepareizas atloka spraugas risks.

Pamata salīdzinājums: definīcijas un funkcija

Avots: ASME B16.48-2020 (rindu tukšas vietas).

Dati par izmēriem un svaru

Nākamajā tabulā ir apkopoti galvenie izmēru parametri trīs ierīču tipiem parastajiem cauruļu izmēriem un spiediena klasēm. Šie dati palīdz provizoriski novērtēt svaru, sagatavot pacelšanas plānu un aprēķinot atloka skrūvju garumu.

Tabula 2 - Izmēru un svara salīdzinājums

Avoti: ASME B16.48-2020 2. tabula (biezums); Faktiskās vērtības ir atkarīgas no materiāla kvalitātes, sejas veida un ražošanas pielaidēm.

Materiālu izvēles rokasgrāmata

Materiālu izvēli briļļu žalūzijām, lāpstām un starplikām nosaka procesa šķidruma ķīmija, darba temperatūra, spiediens un normatīvās prasības. Ierīcēm jābūt saderīgām ar savienojošo cauruļvadu un starpliku materiālu sistēmu.

Tabula 3 - Materiālu pakāpes, pakalpojumu vides un standarti

Avoti: ASTM A240/A240M-24, ASTM A516/A516M-24, ASTM B443-24, ASTM B575-24, NACE MR0175/ISO 15156-2015. Maksimālās temperatūras ir orientējošas; vienmēr skatiet attiecīgo spiediena un temperatūras tabulu konkrētajai spiediena klasei.

Spiediena{0}}Temperatūras rādītāji

Briļļu žalūziju, lāpstas vai starplikas spiediena reitingu nosaka tā spiediena klase atbilstoši ASME B16.48 un no temperatūras atkarīgais materiāla pieļaujamais spriegums. Tālāk esošajā tabulā ir norādīti orientējoši vērtējumi 316 L nerūsējošajam tēraudam -, kas ir visizplatītākā pret koroziju izturīgā- sakausējuma kategorija šīm ierīcēm.

Tabula 4 - Spiediens-Temperatūras rādītāji (orientējoši, 316L SS uz ASME B16.48)

Avots: ASME B16.48-2020 A2.2. tabula (grupa 2.3 - austenīta SS, ieskaitot 316L). Vērtības parādītas ilustrācijai; vienmēr pārbaudiet atbilstību pašreizējam ASME B16.48 izdevumam konkrētajai materiālu grupai un pakalpojuma nosacījumiem.

⚠ Drošības piezīme:Spiediena un temperatūras rādītāji pazeminās paaugstinātā temperatūrā. Oglekļa tērauda reitingi krītas ātrāk nekā nerūsējošā tērauda virs 300 grādiem. Pirms specifikāciju pabeigšanas vienmēr skatiet pilnu spiediena{3}}temperatūras tabulu savai konkrētajai materiālu grupai.

Instalēšanas paraugprakse

Visām trim ierīcēm jābūt uzstādītām starp paceltu-virsmu (RF), plakanu-virsmu (FF) vai gredzenveida-tipa savienojumu (RTJ) atlokiem, kas atbilst ierīces sejas veidam un novērtējumam. Atloka skrūvēm jābūt pievilktām līdz griezes momenta vērtībām, kas norādītas ASME PCC-1 vadlīnijās par spiediena robežas skrūvējamo atloku savienojumu.

Briļļu žalūziju uzstādīšana

Atbrīvojiet no spiediena un izolējiet līnijas segmentu; izdot PTW un LOTO.

Atskrūvējiet (neizņemiet) atloka skrūves, lai izveidotu pietiekamu atstarpi rotācijai.

Pagrieziet briļļu žalūziju vēlamajā pozīcijā (aizvirts vai atvērts), izmantojot siksnas uzgriežņu atslēgu vai mehānisko palīgierīci lieliem izmēriem.

Pārbaudiet, vai pareizā puse ir centrēta starp atlokiem; pārbaudiet cilnes pozīciju, lai iegūtu vizuālu apstiprinājumu.

Atloka skrūvju pievilkšanas moments-atbilst ASME PCC-1 specifikācijai šķērsskrūvju secībā.

Pirms atsākšanas ekspluatācijā veiciet noplūdes pārbaudi katrā vietā.

Lāpstas / starplikas uzstādīšana

Izlaist spiedienu un izolēt; izdot PTW un LOTO.

Noņemiet visas atloka skrūves un uzmanīgi atdaliet atlokus, lai izveidotu pilnu ievietošanas spraugu.

Noņemiet starpliku (vai ievietojiet lāpstu, ja nepieciešams) ar rokturi, kas ir izlīdzināts saskaņotajā orientācijā atbilstoši P&ID.

Pārliecinieties, ka blīves ir nomainītas ar jaunām blīvēm, kas atbilst apkopes prasībām.

Atkārtoti-uzstādiet un pievelciet skrūves atbilstoši ASME PCC-1.

Atzīmējiet instalēto ierīci ar P&ID taga numuru, datumu un instalācijas stāvokli (BLIND vai OPEN).

Pirms atgriešanās ekspluatācijā pārbaudiet un atjauniniet iekārtas izolācijas reģistru.

Piemērojamie standarti un normatīvās prasības

Avoti: ASME B16.48-2020; OSHA 29 CFR 1910.119 (ļoti bīstamu ķīmisko vielu procesa drošības pārvaldība); IEC 61511-1:2016; NACE MR0175/ISO 15156-2015. Pirms iepirkuma pārbaudiet pašreizējos izdevumus.

Nozares lietojumprogrammas

Izvēli starp briļļu žalūzijām, lāpstām un starplikām spēcīgi ietekmē nozares nozare, procesa šķidruma īpašības un apkopes filozofija. Tālāk esošajā tabulā ir norādītas nozares atbilstoši tipiskai ierīču izvēlei un materiālu kategorijai.

Tabula 7 - Pielietojums nozarē

Kuru ierīci vajadzētu norādīt?

Izmantojiet šo matricu kā pirmo-filtru inženierijas rīku, lai novērtētu, kura izolācijas ierīce ir vispiemērotākā jaunam projektam, modernizācijai vai P&ID pārskatīšanai.

Tabula 5 - Briļļu akls pret lāpstu vs starplikas lēmumu matrica

Bieži uzdotie jautājumi

J: Kāda ir atšķirība starp briļļu žalūziju un lāpstu?

A: Briļļu žalūzija ir viens pastāvīgs stiprinājums, kas satur gan cietu žalūziju disku, gan atvērtu gredzenveida starpliku, kas savienots ar tīklu. Tas tiek pagriezts starp izolācijas un plūsmas stāvokļiem bez noņemšanas. Lāpsta ir tikai cietā aklā diska puse; tas ir fiziski jāievieto un jānoņem no atloku savienojuma un jāaizstāj ar atsevišķu starpliku plūsmas stāvoklim.

J: Kāds standarts attiecas uz briļļu žalūzijām, lāpstām un starplikām?

A: Visas trīs ierīces regulē ASME B16.48, līniju tukšumi. Šis standarts nosaka izmēru prasības, biezuma tabulas, spiediena -temperatūras vērtējumus, marķēšanas prasības un pieļaujamos materiālus caurulēm no NPS 1/2" līdz NPS 36" spiediena klasēs no 150 līdz 2500.

J: No kādiem materiāliem tiek izgatavotas briļļu žalūzijas?

A: Briļļu žalūzijas visbiežāk tiek ražotas no oglekļa tērauda (ASTM A516-70) vispārējai lietošanai vai no nerūsējošā tērauda 316L (ASTM A240 S31603) korozijai. Ļoti agresīvai videi -, piemēram, skābai gāzei, jūras ūdenim vai koncentrētām skābēm, ir norādīts duplex 2205, super duplex 2507, Alloy 625 vai Alloy C-276. Materiālam jāatbilst piemērojamai ASME B16.48 materiālu grupai.

J: Kad man vajadzētu izmantot lāpstu, nevis briļļu žalūziju?

A: Lāpsta ir vēlama, ja: (1) nepieciešamais caurules izmērs vai spiediena klase padara žalūziju nepraktiski smagu, lai to varētu manuāli pagriezt; (2) izolācijas punkts prasa neregulāru darbību (piem., tikai plānoto pagriezienu laikā); vai (3) P&ID nosaka lāpstas/starplikas komplektu neatkarīgai komponentu izsekojamībai. NPS 16 collu un augstākiem 600. klasei vai augstākiem lāpstiņas un starplikas komplekti parasti ir praktiskāki.

J: Vai briļļu žalūzija nodrošina pozitīvu izolāciju?

A: Jā - ja žalūziju diska puse ir pareizi uzstādīta starp atloku virsmām un skrūves ir pievilktas atbilstoši specifikācijai, briļļu žalūzija nodrošina pozitīvu mehānisko izolāciju, kas ir līdzvērtīga lāpstai. Atvērtā gredzena puse nenodrošina izolāciju; Rotācijas laikā ir jāuzmanās, lai nodrošinātu, ka ir pareizi novietota puse. Redzamā izvirzītā puse (aklais disks vai atvērts gredzens) sniedz vizuālu apstiprinājumu par uzstādīto stāvokli.

J: Kas ir 8 figūras akls?

A: Figūras-8 žalūzijas ir cits briļļu žalūzijas nosaukums. Nosaukums cēlies no ierīces figūras-8 jeb bezgalības simbola formas, skatoties no priekšpuses — viens ciets apļveida disks un viens atvērts gredzens, kas savienoti ar īsu kaklu. Termini briļļu žalūzija, 8 figūras žalūzija un lāpstas starplikas žalūziju plāksne nozarē tiek lietoti kā sinonīmi.
